控制系统

控制系统采用西门子PLC，内部电气元件采用西门子、施耐德、菲尼克斯***产品，防护等级达IP54。并提供技术接口资料，控制要求及控制逻辑图及控制要求，并提供I/O清单，并对所提供的逻辑的正确性负责。控制系统具有较强的抗干扰能力，控制系统采用可编程序控制器及触摸屏执行就地控制。具备以下性能参数、实时传输、信息反馈、报警指示等功能，并满足程序控制要求，操作简单、运行可靠。

1）我公司成套供满足吹灰系统启停与运行中***监视和经济运行所必须的安装在本体范围内的仪表、取源部件、检测元件(包括传感器)、***保护装置、阀门、以及与检测元件或传感器相连接的特殊仪表等。

2）我公司提供吹灰控制柜及实现就地控制的吹灰器就地控制箱。

3）控制柜防护等级应满足国家有关的防护要求。箱、柜的设计,材料选择和工艺应使其内、外表面光滑整洁，没有焊接、铆钉或外侧出现的螺栓头,整个外表面端正光滑。箱、柜应有足够的强度能经受住搬运、安装和运行期间短路产生的所有偶然应力。柜内应设有可靠的接地。箱、柜应有通风装置,以保证运行时内部温度不超过设备允许温度的极限值。如柜内仅靠自然通风而引起封闭件超温或误动作则应提供强迫通风或冷却装置。

4）控制柜内部应提供有220VAC照明灯和标准带漏电保护的检修插座。在门内侧有电源开关,所有铭牌应明确、清楚。

5）控制内的断路器、接触器、热继电器等一次元件选用施耐德系列产品。

6）控制柜采用国家标准柜，柜底出线、可靠墙布置。动力柜的尺寸及颜色由招标方确定。

7）控制柜控制方式选用PLC控制，操作简单并运行可靠。支持标准MODBUS RTU协议，吹灰系统纳入招标方的分散控制系统(DCS)中进行监控操作，PLC采用西门子系列。

8）我公司无偿地与招标方选定的DCS制造厂协调、配合，共同完成吹灰控制系统的设计与组态；并对吹灰顺控逻辑负责监督、系统调试指导。

9）显示功能

① 吹灰管道系统各电动阀状态显示。

② 各型号吹灰器状态显示。

③ 吹灰系统故障报警显示。

10)控制系统仍需具有以下运行方式

①具有定时起动功能。

②在吹灰程序运行时，运行人员可中断运行的程序，也可从断点处或任一组吹灰器处重新起动程序运行。

③运行人员可以选择任意一台吹灰器运行(远方手动操作)，也可以旁路任意一台吹灰器(跳步操作)。

④控制系统具有程序控制/远方手动操作/就地操作三种工作方式。

⑤吹灰控制装置可对整台锅炉的吹灰器进行控制，也可根据不同的吹灰器类

型分别进行控制，如长伸缩式吹灰器。

⑥具有吹灰器紧急退回。

⑦吹灰器运行时间超时保护。

⑧吹灰器运行电流过流保护。

⑨吹扫蒸汽压力低保护。

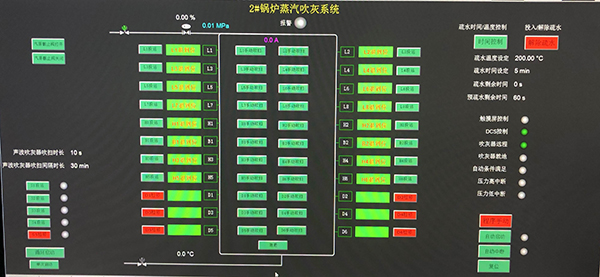

⑩采用吹灰系统模拟图形式，显示吹灰器系统设备的运行状态。

11）PLC控制柜的尺寸开门方式为前开门均由我公司确认后生产。色标号***终由采购方确认。

12）电动机的绝缘等级为F级，按B级温升考虑。
